Initial cycle

       在研究通信協議時，往往首先查閱相關文檔，并在心中對報文發送的時機、內容以及是單播還是多播等情形進行模擬，并捕捉這些協議通信的報文，以檢驗之前推演是否與實際傳輸相符。CC-Link協議的探索也不例外。今天，就讓我們跟隨C小C一起深入學習CC-Link的初始循環過程，揭示其核心精華。

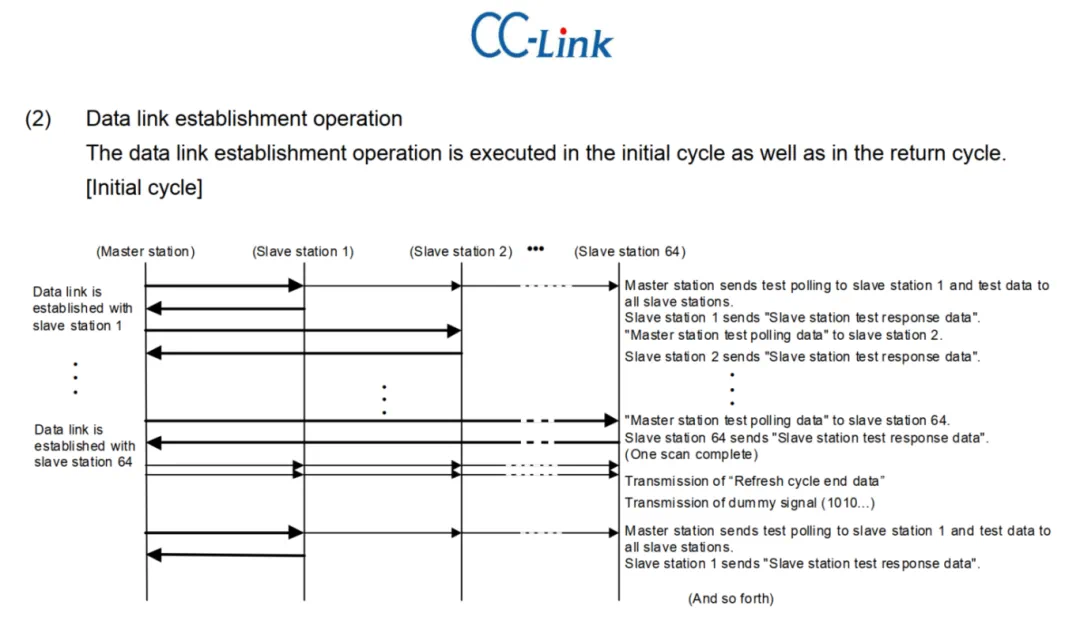

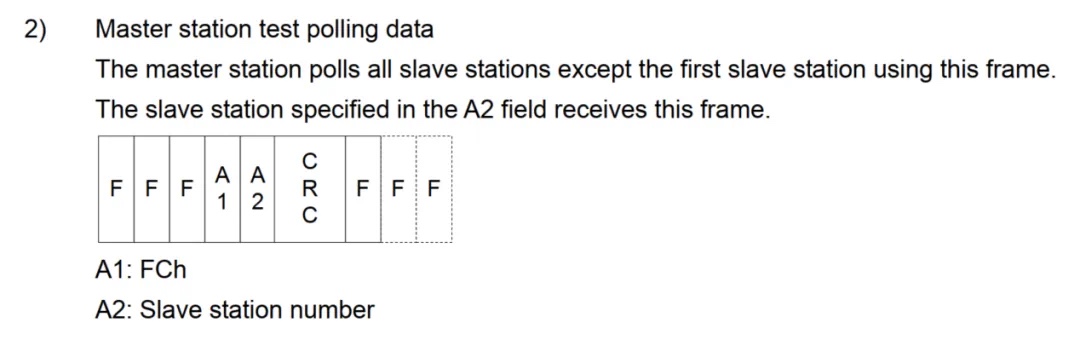

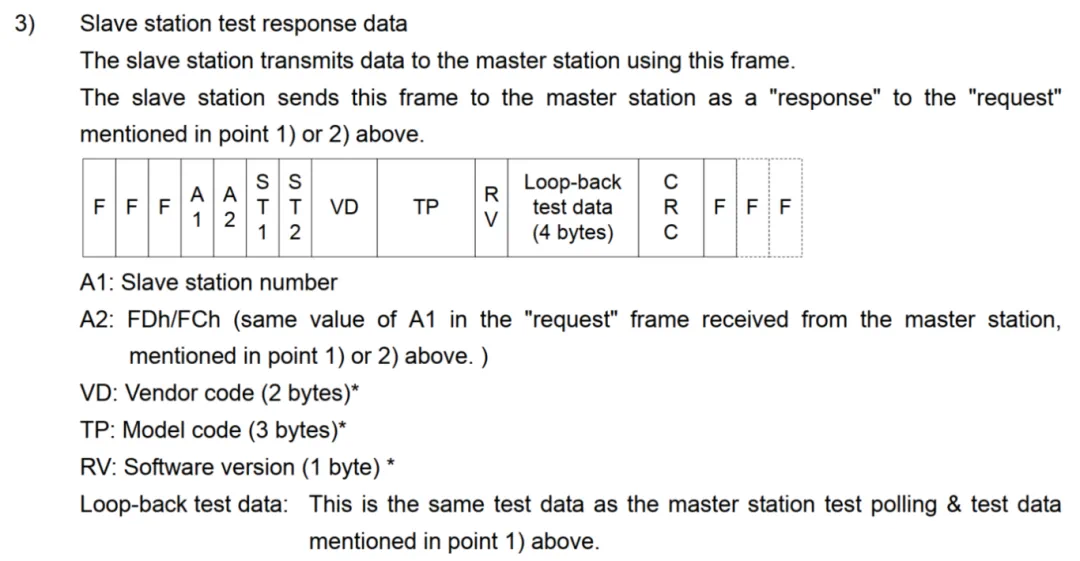

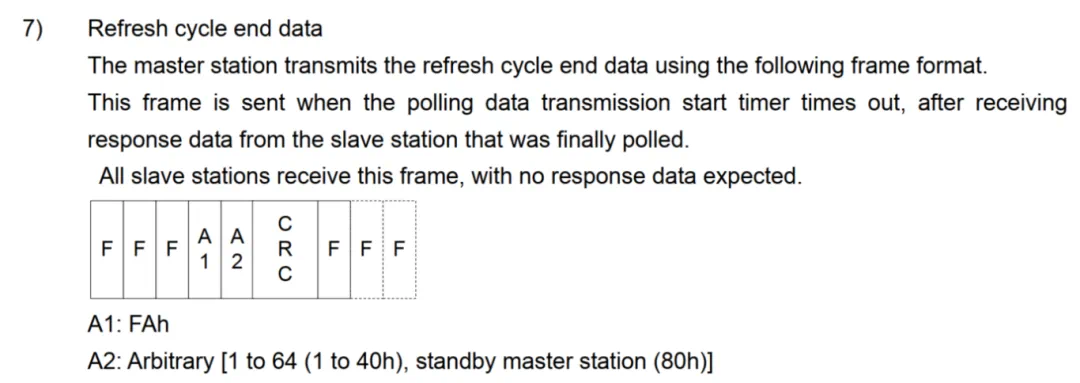

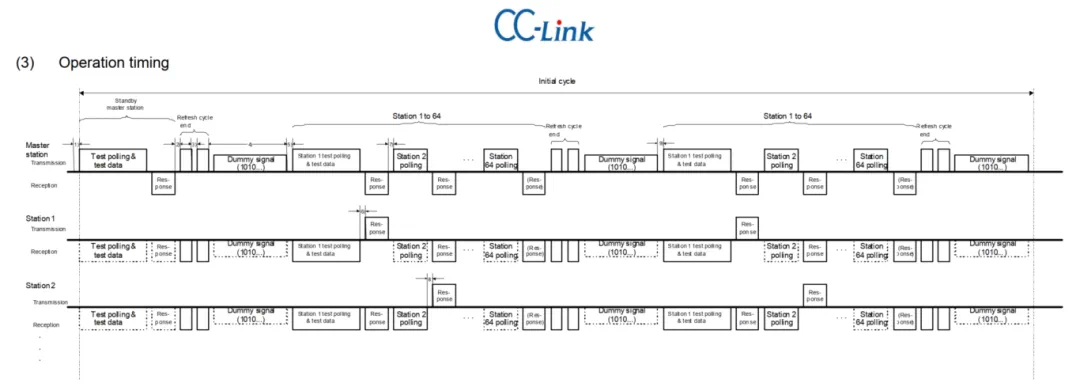

       主站在初始化階段，會進行分為兩個部分，首先是對Standy master station即備機進行測試輪詢，然后會對所有的從站進行測試輪詢。使用的報文如下：

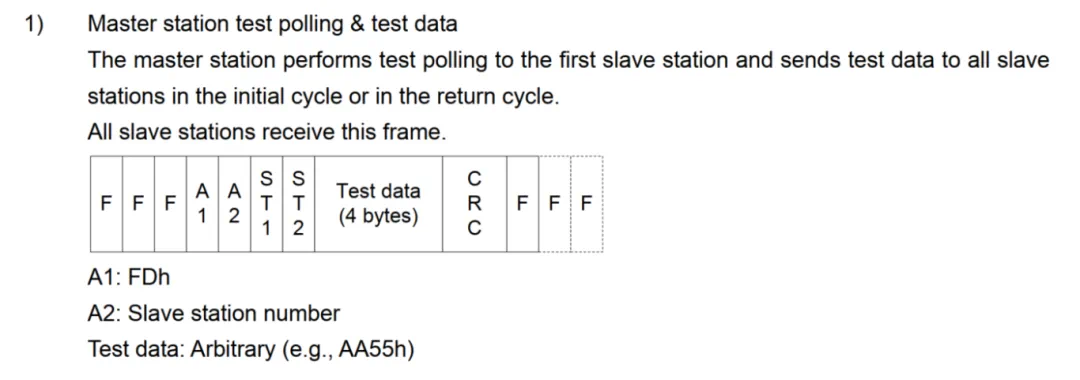

       以上協議中的報文格式，即是在初始化階段使用的報文。接下來，通過抓取的報文來實際分析初始化階段的過程。

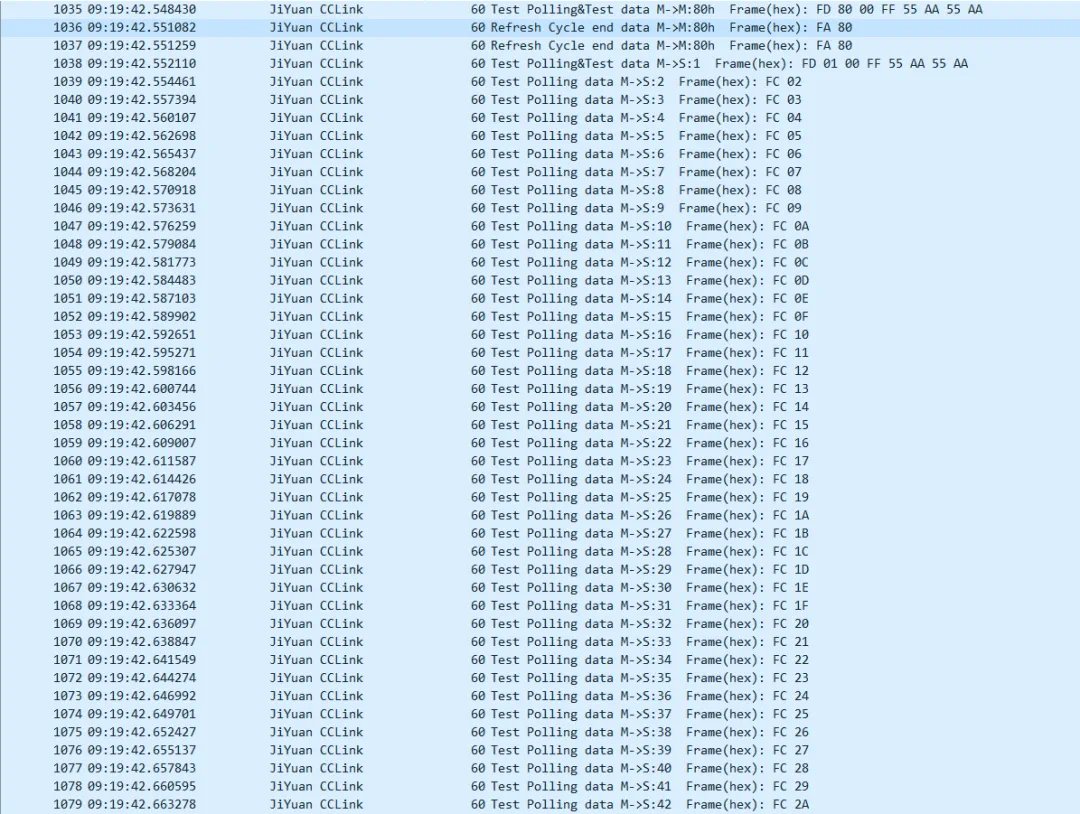

       如下兩張圖，可以看到一個完整的Initial cycle的過程：

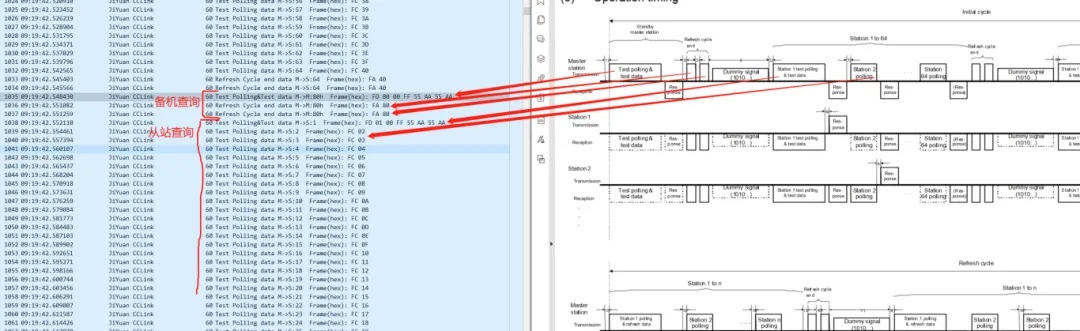

具體分析見下圖：

       從上圖中可以看到Initial cycle分為兩個部分，每個部分都以主站發送Test Polling&Test data開始，以兩個Refresh Cycle end data結束。

       分析報文，可以看到Refresh Cycle end data報文（0xFA）中的地址，恰好是每個部分查詢的最后一個地址。對于備機查詢?yōu)?x80（十進制128），對于從站查詢?yōu)?x40（十進制64）。

對于第一個節點查詢，采用的是0xFD報文，測試數據為四個字節0x55AA55AA。

對于后續節點查詢，采用的是0xFC報文，無測試數據。

備機查詢持續時間為3ms，從站查詢持續時間為170ms。注：當前波特率為625kbps。

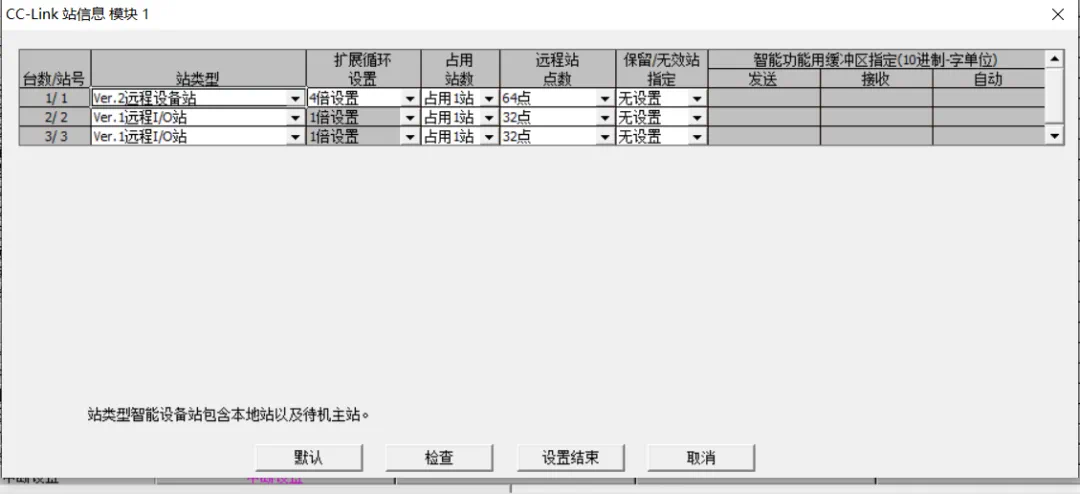

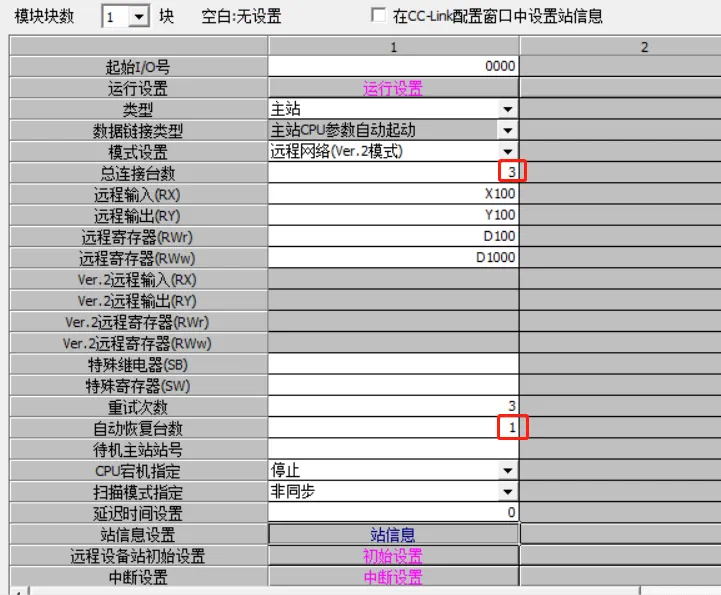

主站的配置如下：

       通過本文深入分析和研究報文的詳細內容，我們可以更加深刻地理解和掌握CC-Link網絡的核心精髓。
